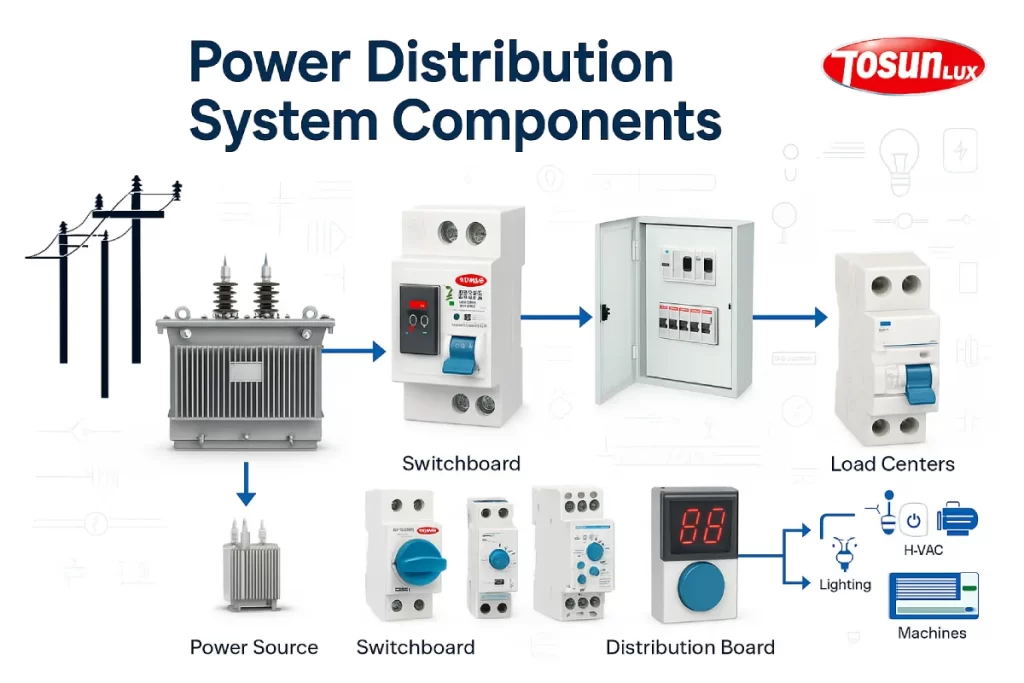

الدليل الكامل لمكونات نظام توزيع الطاقة

تشمل مكونات توزيع الطاقة المحطات الفرعية، والمحولات، وخطوط التوزيع، وأجهزة الحماية، ومعدات التحكم. وتعمل هذه المكونات معًا لتوصيل الكهرباء بأمان من الشبكة إلى المستخدمين النهائيين. وتعتمد هذه الأنظمة على القواطع ومعدات مراقبة للحفاظ على تدفق الطاقة بشكل موثوق.

ما هي مكونات نظام توزيع الطاقة؟

يستقبل نظام توزيع الطاقة الكهربائية الكهرباء ذات الجهد العالي من شبكة النقل، ثم يحولها إلى مستويات جهد قابلة للاستخدام. ويوزع النظام الكهرباء عبر دوائر متعددة مع حماية المعدات من الأعطال.

المحطات الفرعية: مراكز تخفيض الجهد

المحطات الفرعية هي منشآت يتم فيها خفض جهد النقل إلى مستويات التوزيع. تستقبل المحطة الفرعية النموذجية الطاقة بجهد 66 كيلوفولت أو 132 كيلوفولت، ثم تخفضه إلى 11 كيلوفولت أو 33 كيلوفولت لشبكات التوزيع المحلية.

ستجد محولات الطاقة التي تتولى تحويل الجهد. توفر قواطع الدائرة إمكانية التبديل والحماية من الأعطال. تتحكم مجموعات مفاتيح التوزيع في تدفق الطاقة إلى المغذيات المختلفة. تراقب المرحلات الوقائية الظروف وتُفعّل القواطع عند حدوث مشاكل. تستخدم المحطات الفرعية الحديثة أنظمة الأتمتة لاكتشاف الأعطال واستعادة الطاقة بكفاءة أكبر.

المحولات في أنظمة التوزيع

تقوم المحولات بتغيير مستويات الجهد في نقاط متعددة عبر شبكة التوزيع. وتؤدي الأنواع المختلفة وظائف محددة.

محولات التوزيع

تعمل محولات التوزيع على خفض جهد التوزيع الأساسي إلى مستويات يمكن للمستهلكين استخدامها. يبلغ الجهد الأساسي النموذجي 11 كيلوفولت. تحصل المناطق السكنية على طاقة أحادية الطور بجهد 120/240 فولت. أما توزيع الطاقة في القطاعات التجارية والصناعية فيستخدم عادةً طاقة ثلاثية الطور بجهد 400 فولت أو 480 فولت.

تختلف أنواع التركيب باختلاف الموقع:

• محولات مثبتة على أعمدة للأنظمة الهوائية
• محولات مثبتة على قواعد للأنظمة تحت الأرض
• محولات المحطات الفرعية لتخفيضات الجهد الكبيرة

منظمات الجهد

تحافظ منظمات الجهد على استقرار الجهد الكهربائي على امتداد خطوط التوزيع الطويلة. تعمل هذه الأجهزة على ضبط محولات الجهد تلقائيًا، مما يعوض انخفاض الجهد الناتج عن المسافة والحمل. وبذلك، يحصل المستهلكون على جهد ثابت بغض النظر عن بُعدهم عن محطة التوزيع.

خطوط التوزيع: طرق الطاقة السريعة

خطوط التوزيع هي الأسلاك المادية التي تنقل الكهرباء من المحطات الفرعية إلى المستهلكين النهائيين. وتؤدي ثلاثة أنواع رئيسية منها وظائف مختلفة.

مغذيات

تنقل خطوط التغذية الطاقة ذات الجهد المتوسط من المحطات الفرعية إلى المناطق المحلية. تعمل هذه الخطوط الرئيسية بجهد يتراوح بين 11 و33 كيلوفولت. وهي قادرة على تحمل أحمال تيار عالية وتتصل مباشرة بمحولات التوزيع. لا تحتوي خطوط التغذية على نقاط توصيل للمستهلكين.

الموزعون

تمتد خطوط التوزيع من محولات التوزيع إلى نقاط توصيل الخدمة. ويستفيد العديد من المستهلكين من هذه الخطوط على امتدادها. يصبح انخفاض الجهد عاملاً حاسماً لأن الأحمال تسحب التيار على مسافات مختلفة. ويمنع اختيار المقاس المناسب للأسلاك حدوث انخفاض مفرط في الجهد في المواقع البعيدة.

شبكة الخدمة الرئيسية

تُعدّ خطوط التوزيع الرئيسية هي الوصلة النهائية لعدادات المستهلكين الفردية. تنقل هذه الأسلاك الصغيرة الطاقة بجهد الاستخدام مباشرةً إلى المباني. ويشمل خط التوزيع الرئيسي وصلة العداد ومعدات مدخل الخدمة.

أنواع البناء

تُنشأ خطوط التوزيع إما هوائية أو أرضية. الخطوط الهوائية أقل تكلفة مبدئياً، كما أنها تُسهّل الصيانة والإصلاح. أما الكابلات الأرضية، فتبدو أفضل وأكثر مقاومة للعوامل الجوية، إلا أنها أغلى تكلفةً في التركيب والإصلاح.

أجهزة حماية الدوائر

تكتشف أجهزة الحماية المشاكل قبل أن تتسبب في تلف المعدات أو تشكل مخاطر على السلامة. وتلبي أنواع مختلفة منها احتياجات حماية محددة.

القواطع

تقوم قواطع الدائرة الكهربائية بإيقاف تدفق التيار تلقائيًا أثناء الأعطال أو الأحمال الزائدة. وتستخدم القواطع الحديثة وحدات فصل إلكترونية للتحكم الدقيق. ويمكن إعادة ضبط القواطع بعد فصلها، مما يجعلها مناسبة لعمليات التبديل المتكررة.

الصمامات

توفر المصهرات حماية بسيطة للدوائر الكهربائية الصغيرة. ينصهر عنصر المصهر عند مرور تيار كهربائي زائد، مما يؤدي إلى قطع الدائرة بشكل دائم. المصهرات أقل تكلفة من قواطع الدائرة، ولكنها تحتاج إلى استبدال بعد كل استخدام.

أجهزة إعادة التوصيل

أجهزة إعادة التوصيل هي قواطع دوائر متخصصة تُركّب على خطوط التغذية الرئيسية. تعمل هذه الأجهزة تلقائيًا على استعادة التيار الكهربائي بعد حدوث أعطال مؤقتة. غالبًا ما تتسبب أغصان الأشجار الملامسة للخطوط في حدوث هذه الأعطال المؤقتة، والتي تُزال تلقائيًا بعد انقطاع قصير. تعمل أجهزة إعادة التوصيل على استعادة التيار الكهربائي دون تدخل يدوي.

المرحلات الوقائية

تراقب المرحلات الوقائية حالة النظام باستمرار، حيث تراقب الجهد والتيار والتردد. وعند حدوث أي مشكلة، ترسل هذه المرحلات إشارات فصل إلى قواطع الدائرة. وتدمج المرحلات الحديثة القائمة على المعالجات الدقيقة وظائف حماية متعددة في وحدة واحدة.

مانعات الصواعق وأجهزة الحماية من زيادة التيار

تعمل مانعات الصواعق على توجيه الارتفاعات المفاجئة في الجهد العالي إلى الأرض بأمان، مما يحمي المحولات الكهربائية ومعدات التبديل من التلف. تُحدث الصواعق ارتفاعات مفاجئة في الجهد، كما تُولد عمليات التبديل أيضًا تقلبات عابرة. وبدون الحماية، قد تُلحق هذه الارتفاعات أضرارًا بالغة بالمعدات باهظة الثمن وتُدمرها.

معدات التبديل والتحكم

تجمع مجموعات مفاتيح التبديل بين أجهزة التبديل ومعدات الحماية. وهي تشمل أجهزة القياس ودوائر التحكم في حزمة واحدة.

مفتاح تحويل الطاقة المزدوج

• التبديل التلقائي للمصدر (ATS)
• يضمن توفير الطاقة الاحتياطية
• يقلل من وقت التوقف والتدخل اليدوي
• ضروري لأنظمة الأحمال الحرجة

عرض التفاصيل والمواصفات

مفاتيح الجهد المنخفض

تعمل لوحات التوزيع الكهربائية ذات الجهد المنخفض عند 600 فولت أو أقل، وتُستخدم كنقطة توزيع رئيسية داخل المنشآت. تحتوي هذه اللوحات على قواطع دوائر كهربائية قابلة للسحب والتركيب للصيانة، بالإضافة إلى معدات قياس وأسلاك تحكم. توفر هذه المعدات واجهة تحكم لمكونات نظام توزيع الكهرباء.

مفاتيح كهربائية متوسطة الجهد

تتعامل لوحات التوزيع الكهربائية متوسطة الجهد مع دوائر كهربائية تتراوح بين 1 كيلوفولت و38 كيلوفولت. تفصل هذه الوحدات المكونات إلى أقسام مختلفة، حيث تشغل قواطع الدائرة قسمًا، بينما تشغل قضبان التوصيل ووصلات الكابلات أقسامًا أخرى. يقلل هذا الفصل من الأضرار في حالة حدوث أعطال، كما يتيح العمل على قسم واحد مع بقاء الأقسام الأخرى موصولة بالتيار الكهربائي.

مراكز التحكم في المحركات

تتحكم مراكز التحكم بالمحركات في أحمال محركات متعددة من موقع واحد. تجمع هذه الوحدات المعيارية بين بادئات التشغيل وحماية من الحمل الزائد. وتنسق دوائر التحكم تشغيل المحركات. تستخدم المنشآت الصناعية هذه المراكز لتنظيم المعدات التي تعمل بالمحركات في مناطق الإنتاج.

مكونات البنية التحتية للدعم والسلامة

تدعم المكونات الإضافية تشغيل النظام وتحمي الأفراد.

العوازل

تدعم العوازل الأسلاك العلوية مادياً، كما تفصل الموصلات كهربائياً عن الأعمدة والأبراج. توفر مواد البورسلين والبوليمر قوة عزل مناسبة لمستويات الجهد المختلفة. ويمنع اختيار العازل المناسب حدوث الأقواس الكهربائية ويحافظ على موثوقية النظام.

الأعمدة والأبراج

توفر الأعمدة والأبراج بنيةً أساسيةً لأنظمة النقل الهوائية. تُستخدم الأعمدة الفولاذية في حالات الأحمال العالية، بينما تتحمل الأعمدة الخرسانية الأحمال المتوسطة، أما الأعمدة الخشبية فتُستخدم في التطبيقات الخفيفة. يعتمد اختيار نوع العمود المناسب على متطلبات الحمل، والظروف الجوية، واللوائح المحلية.

أنظمة التأريض

تُنشئ أنظمة التأريض مسارات منخفضة المقاومة لتيارات الأعطال، مما يسمح بتدفق التيار بأمان إلى الأرض أثناء حدوث الأعطال. ويحمي التأريض السليم الأفراد من الصدمات الكهربائية، كما يُمكّن أجهزة الحماية من العمل بكفاءة. ويجب أن تتوافق أقطاب التأريض مع قيم المقاومة المحددة في قوانين الكهرباء.

العدادات

تقيس العدادات استهلاك الكهرباء في مواقع المستهلكين. ويجري استبدال العدادات الميكانيكية التقليدية بـ العدادات الذكية. تتصل العدادات الذكية في كلا الاتجاهين، مما يتيح قراءة البيانات عن بُعد وإدارة الطلب، كما توفر تتبعًا دقيقًا للاستهلاك.

حلول أنظمة التوزيع من TOSUNlux

تقوم شركة TOSUNlux بتصنيع معدات توزيع الطاقة الكهربائية ذات الجهد المنخفض منذ عام 1994. ويشمل خط منتجاتنا المعدات الرئيسية اللازمة لتوزيع الطاقة الصناعية الآمنة والتطبيقات التجارية.

نصنع أجهزة حماية الدوائر الكهربائية، بما في ذلك قواطع الدائرة المصغرة (MCBs) وقواطع التيار المتبقي (RCCBs) وقواطع الدائرة المصغرة المصبوبة (MCCBs)، المصممة خصيصًا لتلبية متطلبات الأحمال المختلفة. تشمل مجموعة معدات التبديل لدينا مفاتيح التحويل ومفاتيح النقل التلقائي للتحكم في الطاقة. أما أجهزة التحكم فتشمل الموصلات والمرحلات ومعدات حماية المحركات.

تساعد مكونات التوزيع، مثل لوحات التوزيع وأجهزة قياس اللوحات، في تنظيم نظامك ومراقبته. كما ننتج أجهزة حماية من زيادة التيار لأنظمة الطاقة الشمسية ودوائر التيار المتردد القياسية.

جميع منتجاتنا مطابقة لمعايير اللجنة الكهروتقنية الدولية (IEC) وحاصلة على شهادات CE وCB وTÜV. نقوم بالتصنيع في مصنعنا بمدينة ونتشو مع تطبيق نظام مراقبة جودة دقيق طوال مراحل الإنتاج. وبصفتنا موردًا شاملاً، يمكنك الحصول على جميع مكونات نظام توزيع الطاقة من مصنّع واحد.

لوحة توزيع مثبتة على السطح

• وحدات تغليف معيارية لقواطع الدائرة الكهربائية
• تركيب سطحي لسهولة التركيب
• مُحسَّن لتنظيم اللجان
• جزء من نظام توزيع متكامل

عرض التفاصيل والمواصفات

خاتمة

يعمل نظام توزيع الطاقة بكفاءة عالية بفضل مكوناته الأساسية. فعندما يتم اختيار كل جهاز وتصنيفه بشكل مناسب للتطبيق المطلوب، تعمل الشبكة بانقطاعات أقل وتكاليف صيانة منخفضة. لذا، يُنصح بالتعاون مع موردين يقدمون دعمًا فنيًا حقيقيًا لمعداتهم، لأن الموثوقية تبدأ قبل التركيب بفترة طويلة.
