6 belangrijke stappen voor het testen van een condensator

Of u nu een defecte plafondventilator repareert of problemen met een HVAC-systeem oplost, het is essentieel om te weten hoe u de prestaties van een condensator kunt testen.

Een zwakke of kapotte condensator kan ongemerkt een circuit verstoren, waardoor motoren niet starten of inefficiënt werken.

Gelukkig kunt u met een multimeter en een paar voorzorgsmaatregelen snel vaststellen of uw condensator in orde is.

Hieronder vindt u zes belangrijke stappen voor iedereen die condensatoren veilig en nauwkeurig wil testen.

6 essentiële stappen voor het testen van een condensator

Stap 1: Veiligheid voorop: uitschakelen en ontladen

Voordat u iets controleert, moet u het apparaat loskoppelen van de stroom.

Condensatoren kunnen lading opslaan, zelfs nadat ze zijn losgekoppeld. Daarom is het belangrijk om ze eerst te ontladen.

Gebruik een weerstand of een geïsoleerde schroevendraaier (voor laagspanningsapparaten) over de aansluitingen om eventuele resterende spanning af te laten.

Professionele tip: Deze stap is cruciaal om te leren hoe je een condensator veilig kunt controleren. Sla het ontladingsproces nooit over.

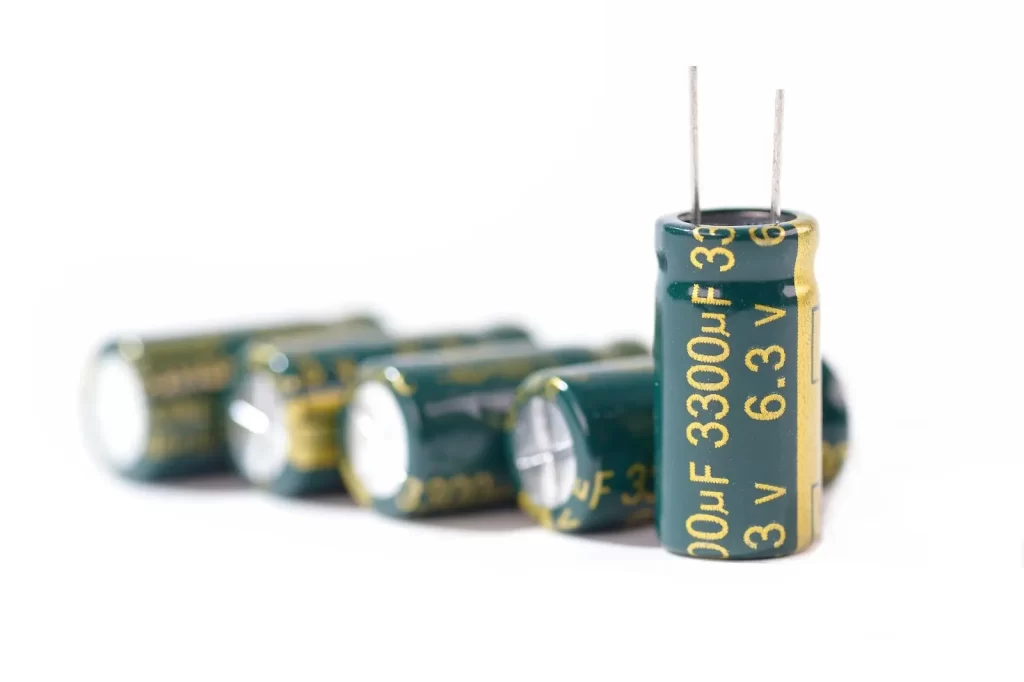

Stap 2: Begrijp het type en de classificatie van de condensator

Condensatoren variëren per type—startcondensatoren, condensatoren laten lopen, elektrolytisch, keramisch en meer.

Controleer het etiket voor spanning en capaciteit (gemeten in microfarad, µF).

Als u de nominale waarden kent, kunt u later de werkelijke metingen gemakkelijker vergelijken.

Als u een condensator op een apparaat of printplaat test, zorg er dan voor dat u weet of deze gepolariseerd of niet-gepolariseerd is, aangezien dit van invloed is op de testmethoden.

Stap 3: De multimeter voorbereiden op het testen

Voor beginners die zich afvragen: "Hoe test je condensatoren met een multimeter??”, zorg ervoor dat uw multimeter een capaciteitsinstelling (µF) heeft.

Moderne digitale multimeters hebben deze functie vaak. Zo niet, dan kunt u nog steeds een eenvoudige weerstandstest uitvoeren om te zien of de condensator correct laadt en ontlaadt.

Stel de multimeter in op de capaciteitstestmodus of de ohmmeterfunctie, afhankelijk van uw apparaat

Stap 4: Multimetercapaciteitstest

Nu is het tijd voor het testen van de capaciteit met een multimeter:

1. Ontkoppel één pootje van de condensator van het circuit (tenzij de condensator ontworpen is voor testen in het circuit).
2. Sluit de meetpennen van de multimeter aan op de aansluitingen van de condensator: rood op positief en zwart op negatief (bij gepolariseerde condensatoren).
3. Lees het display af. Als de waarde binnen ±10% van de nominale waarde van de condensator ligt, wordt deze over het algemeen als functioneel beschouwd.

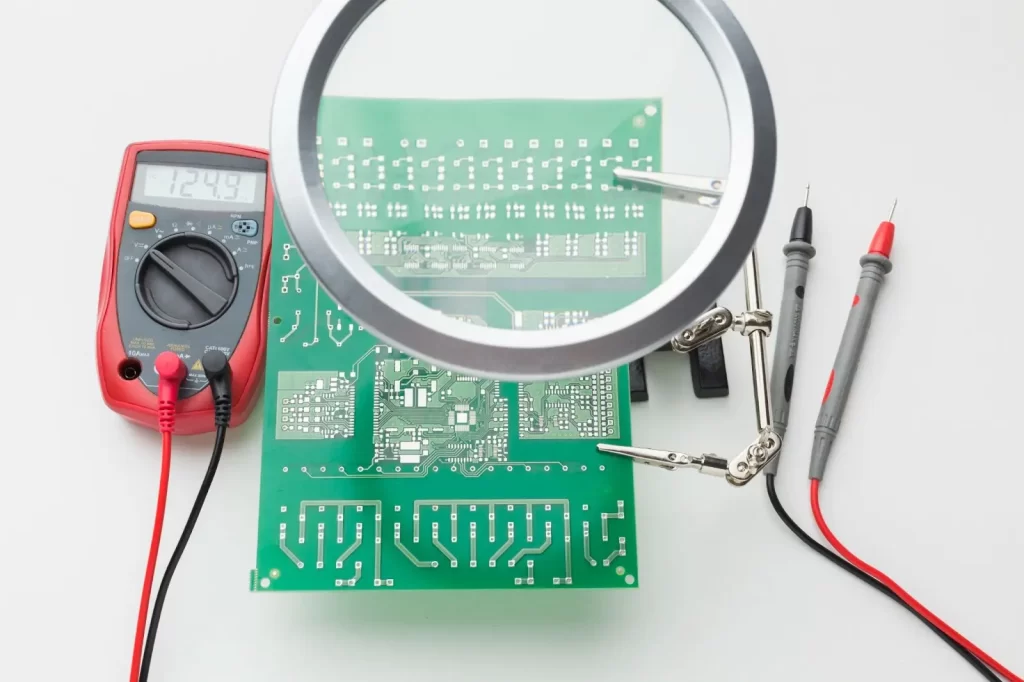

Als u zich afvraagt hoe u een condensator op een printplaat kunt testen zonder deze te verwijderen, gebruik dan een multimeter die in-circuit tests kan uitvoeren.

Deze methode kan echter minder nauwkeurig zijn vanwege andere componenten die parallel lopen.

Stap 5: Interpreteer de metingen correct

• Goede condensator:De waarde op de multimeter ligt dicht bij de nominale capaciteit.

• Open condensator:De waarde is zeer laag of nul.

• Kortgesloten condensator: De meting springt onmiddellijk naar nul en blijft daar (in weerstandsmodus).

• Lekkende condensator:Het lezen verloopt langzaam of fluctueert onvoorspelbaar.


Deze uitkomsten helpen u bepalen of u het onderdeel moet vervangen of behouden.

Stap 6: Vervang indien nodig: kies gecertificeerde componenten

Als uw condensator de test niet doorstaat, vervang hem dan niet zomaar door een willekeurig merk.

Kies een condensator met een gelijke of betere spanning en capaciteit van een gecertificeerde condensatorfabrikant zoals TOSUNlux.

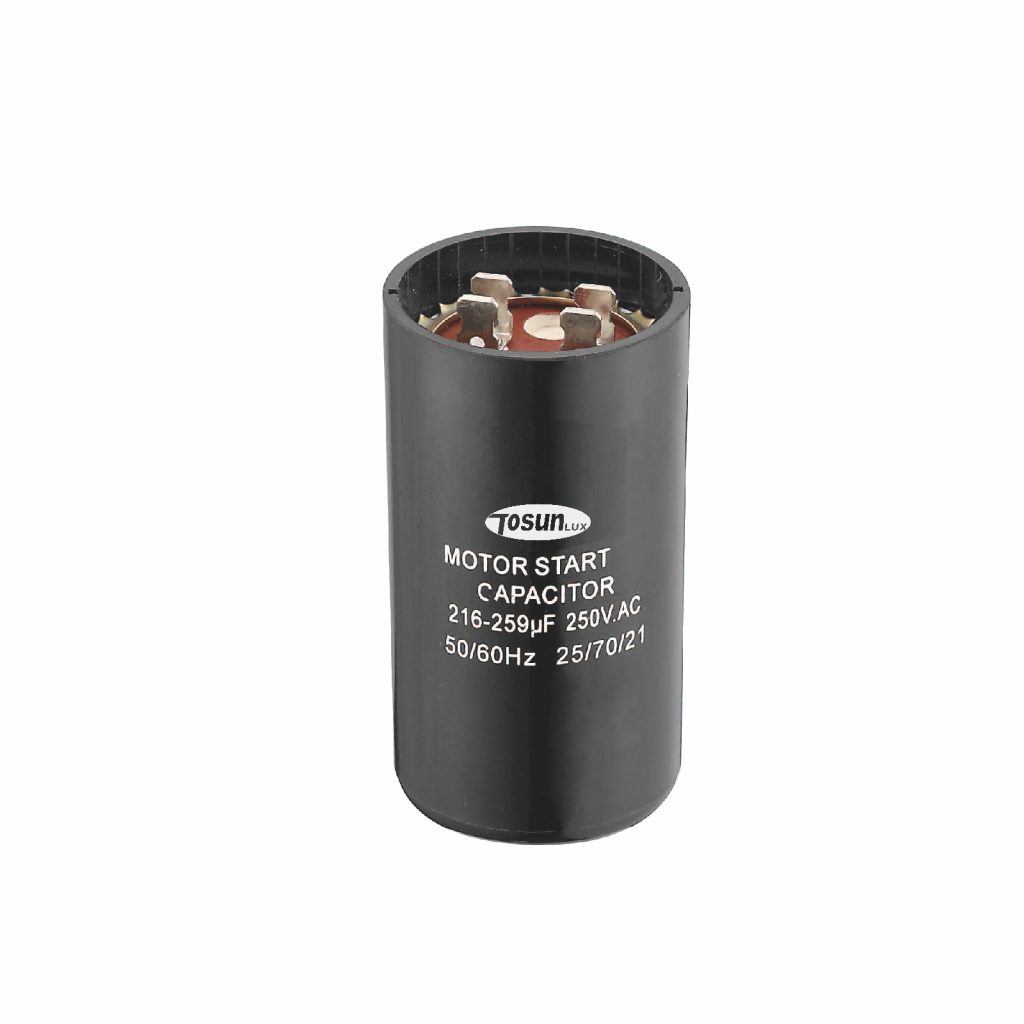

TOSUNlux biedt een volledig assortiment motorloopcondensatoren, startcondensatoren, ventilatorcondensatoren en vermogenscondensatoren, perfect voor HVAC-, industriële of huishoudelijke systemen.

Al onze producten zijn CE-gecertificeerd en worden geleverd met betrouwbare aftersalesondersteuning, waardoor u zich minder zorgen hoeft te maken over onderhoud.

Als u met printplaten of motorsystemen werkt, kunt u vertrouwen op TOSUNlux-condensatoren voor consistente prestaties en veiligheid.

Bonustip: Test in context

Als u zich afvraagt hoe u een condensator op een printplaat kunt controleren zonder deze te demonteren, houd er dan rekening mee dat de meetwaarden kunnen variëren afhankelijk van de configuratie van het circuit.

Het is vaak beter om condensatoren buiten de printplaat te testen, tenzij u geavanceerde in-circuit-gereedschappen gebruikt.

Laatste gedachten over het testen van een condensator

groothandel in elektrische benodigdheden

Ontdek een compleet assortiment elektrische producten van een betrouwbare groothandel in elektrische benodigdheden. TOSUNlux levert stroomonderbrekers, contactors, schakelaars en meer voor wereldwijde markten.

Bekijk product

Nu u weet hoe u de conditie van een condensator kunt testen, kunt u veelvoorkomende elektrische problemen met vertrouwen oplossen.

Of u nu een capaciteitstest met een multimeter uitvoert of een eenvoudige weerstandstest, deze stappen zorgen voor nauwkeurige resultaten.

En als het tijd is om een condensator te vervangen, staat TOSUNlux klaar met hoogwaardige, gecertificeerde opties voor elke toepassing.
