Aplicativo

O TSG3-125 oferece uma ampla gama de interruptores principais de alta qualidade para aplicações residenciais, comerciais e industriais. Os produtos incorporam mecanismos internos de qualidade superior e vêm com um interruptor ON/OFF altamente visível, que permite uma localização rápida quando o isolamento de energia é necessário em uma emergência.

Especificação

Número de postes	1P, 2P, 3P, 4P
Categoria de utilização	AC-22A
Corrente operacional nominal (A)	32A, 40A, 63A, 80A, 100A, 125
Tensão operacional nominal	230/400V~ 240/415V~
Padrões	IEC/EN 60947-3
Frequência da rede	50/60 Hz
[Icm] Curto-circuito nominal Fazendo capacidade	Chave seccionadora 5 kA sozinha
[Icw] Classificação de curta duração suportar corrente	1500A
[Ui] Tensão nominal de isolamento	250 V CA
[Uimp] Impulso nominal Tensão suportável	6000V
Durabilidade Mecânica	8500 ciclos
Durabilidade Elétrica	1500 ciclos
Torque de aperto	M6 3,5 Nm Ⅱ
Grau de proteção IP	IP20 em conformidade com a IEC 60529 IP40 (invólucro modular) em conformidade com IEC 60529
Temperatura do ar ambiente para Operação	-5~40°C
Diretiva RoHS da UE	Declaração RoHS em conformidade com a UE
Grau de Poluição	2 em conformidade com IEC/EN 60898-1
Fiação Superior Fiação Inferior	1-50mm²

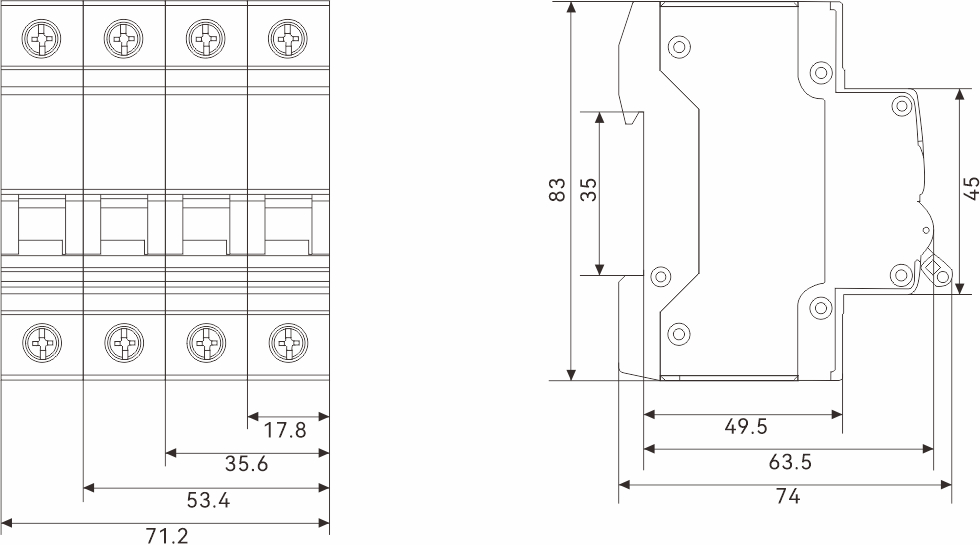

Dimensões
